Podstawowa diagnostyka zasilania na podstawie sygnalizatora LED-owego w zasilaczu

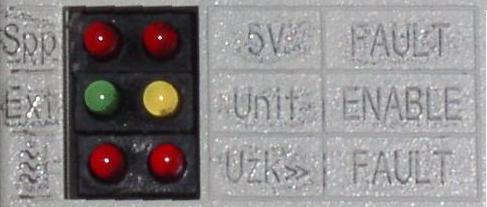

Rys. 1.
Żaden LED nie świeci. Brak napięcia zasilania 3×400 V AC (należy sprawdzić).
Jeśli napięcie jest obecne, przyczyną może być uszkodzony zasilacz – nie działa przetwornica niskich napięć.
Przyczyną braku świecenia diod LED może być również zwarcie na szynie DC 600 V, co może błędnie sugerować brak zasilania 3×400 V AC.
Z doświadczenia wynika, że najczęstszą przyczyną zwarcia na szynie DC 600 V jest uszkodzony blok napędu wrzeciona.

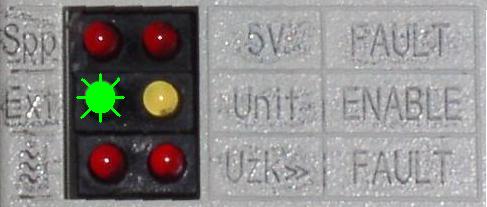

Rys. 2.
Zasilacz przeszedł test wewnętrzny i jest gotowy do pracy – oczekuje na zezwolenie z systemu.
Na wyjściach (gniazdo X351) obecne są wszystkie napięcia niskiego poziomu. Napięcie =600 V nie zostało jeszcze załączone, co jest prawidłowym stanem pracy zasilacza przed otrzymaniem zezwolenia.

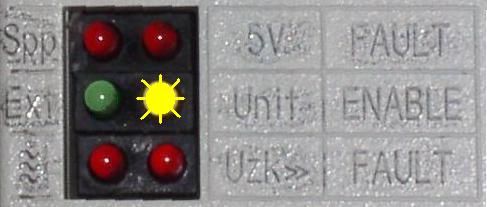

Rys. 3.
Zasilacz otrzymał zezwolenie z systemu i załączył napięcie =600 V.
Jest to prawidłowy stan pracy. Żółta dioda LED świeci się stale podczas pracy obrabiarki.

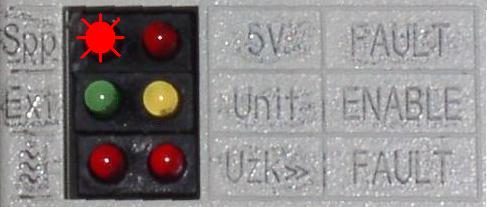

Rys. 4.
Awaria – uszkodzenie zasilania jednej z linii niskiego napięcia lub zwarcie na wyjściu (gniazdo X351).
W takim przypadku zasilacz odłącza zarówno niskie napięcia, jak i napięcie =600 V.
Zalecane jest odłączenie wtyczki oraz ponowne włączenie zasilania.
Jeśli czerwona dioda zgaśnie po ponownym uruchomieniu, oznacza to uszkodzenie jednego z napędów – najczęściej przyczyną jest uszkodzona wkładka regulatora.

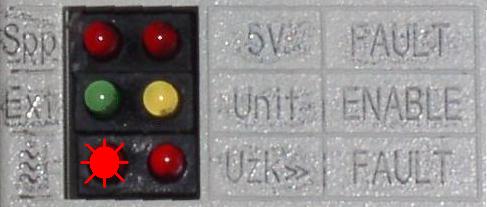

Rys. 6.
Awaria – nieprawidłowe napięcie zasilania 3×400 V AC.
Należy sprawdzić wartości napięcia na poszczególnych fazach zasilania.

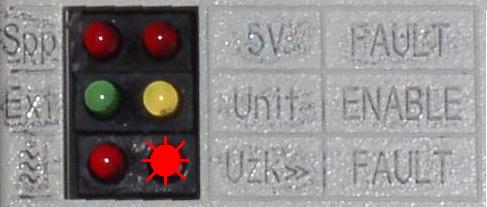

Rys. 7.
Awaria – nieprawidłowe napięcie na szynie =600 V.
Przyczyną jest uszkodzenie obwodu stabilizacji napięcia =600 V w zasilaczu. Zapalenie tej diody oznacza odłączenie napięcia =600 V.
Jeśli dioda zapala się po pewnym czasie pracy, należy zmierzyć napięcie na szynie =600 V przed jej zapaleniem. Prawidłowe napięcie powinno wynosić 600 V ±1% i nie powinno się zmieniać podczas hamowania lub rozpędzania wrzeciona.
„Bujające się” napięcie oznacza uszkodzenie układu stabilizacji lub rekuperacji w zasilaczu.
Uwaga: dotyczy tylko zasilaczy z rekuperacją oznaczonych jako 6SN1145-1BA00-XXXX.
W przypadku zasilaczy bez rekuperacji (z hamowaniem rezystorowym), oznaczanych jako 6SN1145-1AA00-XXXX, zapalenie diody podczas hamowania wrzeciona oznacza uszkodzenie układu hamowania w zasilaczu., consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Opracował : Leszek Wieczorek – Omega Electronics
