Jak sprawdzić zasilacz Simodrive 611 6SN1145?
Jeśli nie mamy pewności co do sprawności zasilacza w systemie, warto przed wysłaniem go do naprawy wykonać podstawowy test diagnostyczny.
Poniżej przedstawiono sposób uruchomienia zasilacza poza systemem, tzn. w warunkach warsztatowych.
Prawidłowe załączenie zasilacza zgodnie z opisem pozwala uzyskać podstawową informację o jego stanie: sprawny/niesprawny.

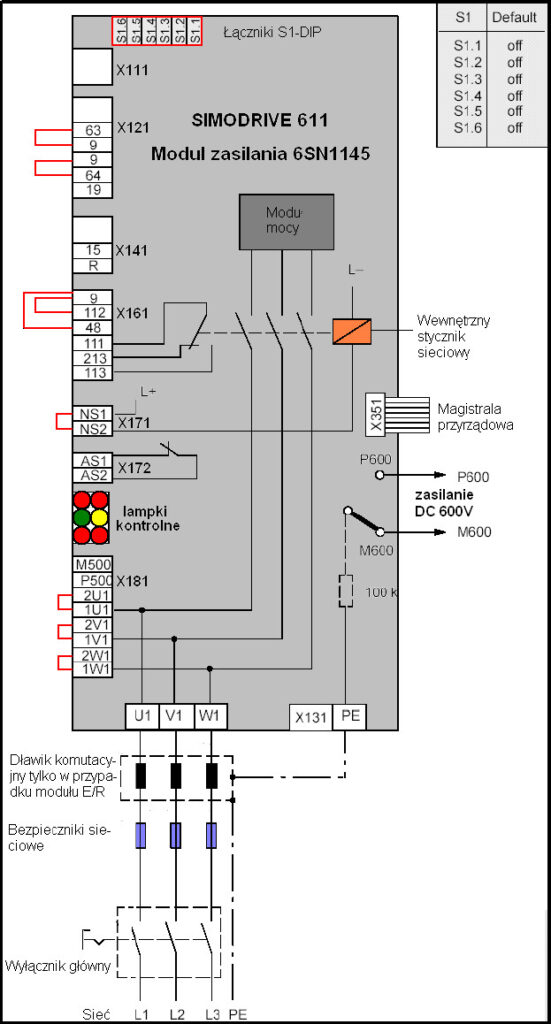

1. Przygotowanie – założenie mostków (zwór)
Złącze X181 (zasilanie trójfazowe):
Mostek 1U1 – 2U1 (faza U)
Mostek 1V1 – 2V1 (faza V)
Mostek 1W1 – 2W1 (faza W)
Złącze X171 (sterowanie stycznikiem):
Mostek NS1 – NS2 (zezwolenie na załączenie stycznika)
DIP switch na górnej ściance zasilacza:
Ustawić wszystkie przełączniki na OFF (pozycja: 6 × OFF)
2. Włączenie zasilacza
Załączyć zasilanie wyłącznikiem głównym.
→ Powinna zapalić się zielona dioda, słychać szum wentylatora.
3. Włożenie wtyczki X121 (zezwolenie na pracę)
Z mostkami:
Mostek 63 – 9
Mostek 64 – 9
→ Zielona dioda gaśnie.
4. Włożenie wtyczki X151 (załączenie napięcia DC i rekuperacji)
Z mostkami:
Mostek 9 – 112 (załączenie rekuperacji)
Mostek 9 – 48 (załączenie napięcia szyny DC)
→ Zapala się żółta dioda.
→ Na szynie DC pojawia się napięcie:
ok. 590 V – dla zasilacza E/R z rekuperacją (słychać charakterystyczny dźwięk układu rekuperacji – przypominający „świerszcza”),
ok. 560 V – dla zasilacza U/E bez stabilizacji napięcia.
Ocena wyniku testu
Jakiekolwiek odstępstwa od powyższego scenariusza wskazują na uszkodzenie zasilacza.
Zgodność przebiegu testu z opisem oznacza, że podstawowe funkcje zasilacza działają prawidłowo.
Uwaga: Prawidłowe uruchomienie w warunkach warsztatowych nie wyklucza usterek ujawniających się dopiero po nagrzaniu urządzenia lub pod pełnym obciążeniem.
Pełna diagnostyka zasilacza możliwa jest jedynie na stanowisku testowym w naszej firmie.
Opracował : Leszek Wieczorek – Omega Electronics
