Alarmy Siemens Sinumerik 810D/840D
Wyświetlanie alarmów w systemach Sinumerik 810D i 840D
W systemach sterowania numerycznego Sinumerik 810D i 840D, alarmy systemowe są prezentowane na ekranie panelu operatorskiego maszyny.

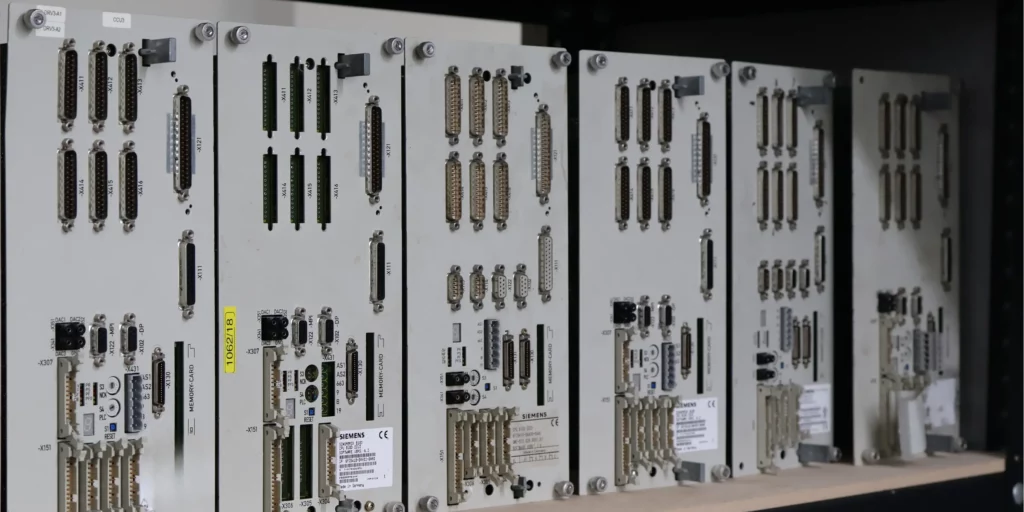

Dodatkowo, komputer sterowania numerycznego (CNC) udostępnia podstawowe informacje o stanie systemu na jednocyfrowym wyświetlaczu LED, znajdującym się bezpośrednio na module komputera.
Sytuacja: brak połączenia z komputerem CNC
W przypadku, gdy komputer CNC jest niesprawny, na ekranie panelu pojawia się komunikat:
„Wait for connection” (oczekiwanie na połączenie).
Jeśli komunikat ten nie znika i połączenie nie zostaje nawiązane, oznacza to, że komputer CNC nie działa poprawnie. W takiej sytuacji należy:
Sprawdzić, co wyświetla jednocyfrowy wyświetlacz LED na module komputera CNC.
Na podstawie kodu LED ustalić przyczynę problemu.
Najczęstsze przyczyny niesprawności komputera CNC:
Brak oprogramowania systemowego (softu) – często spowodowany rozładowaniem baterii podtrzymującej pamięć RAM.
Uszkodzenie fizyczne – awarie elektroniki, uszkodzenia płyt głównych lub innych podzespołów komputera.
Jeżeli komputer CNC jest sprawny:
W przypadku poprawnego działania, komputer CNC:
Nawiązuje połączenie z panelem operatorskim,
Wyświetla komunikaty lub kody błędów zarówno na ekranie, jak i na wyświetlaczu LED.
Poniżej przedstawiamy zestawienie kodów LED i odpowiadających im stanów systemu:
| Numer | Opis |
|---|---|
| 1000 | Błąd systemowy %1 |
| 1001 | Błąd systemowy %1 |
| 1002 | Błąd systemowy %1 |
| 1003 | Zerowy wskaźnik alarmowy dla tego samokasującego się alarmu %1 |
Opracował : Leszek Wieczorek – Omega Electronics
